실제 시공사례 · 광주 서구 양동

광주서구 양동누수탐지 | 거실 천장 물샘의 원인은 안방 난방배관

광주 서구 양동 아파트 거실 천장 물샘을 냉수·온수·난방 계통으로 구분하고 열화상·수소혼합가스·청음으로 추적해 안방 모퉁이 난방배관 누수를 확인한 실제 사례입니다.

아랫집 거실 천장에 물이 나타났지만 실제 원인은 윗집 안방 모퉁이 난방배관에서 확인됐습니다. 압력검사로 계통을 나누고 가스·열화상·청음을 교차해 개방 범위를 좁혔습니다.

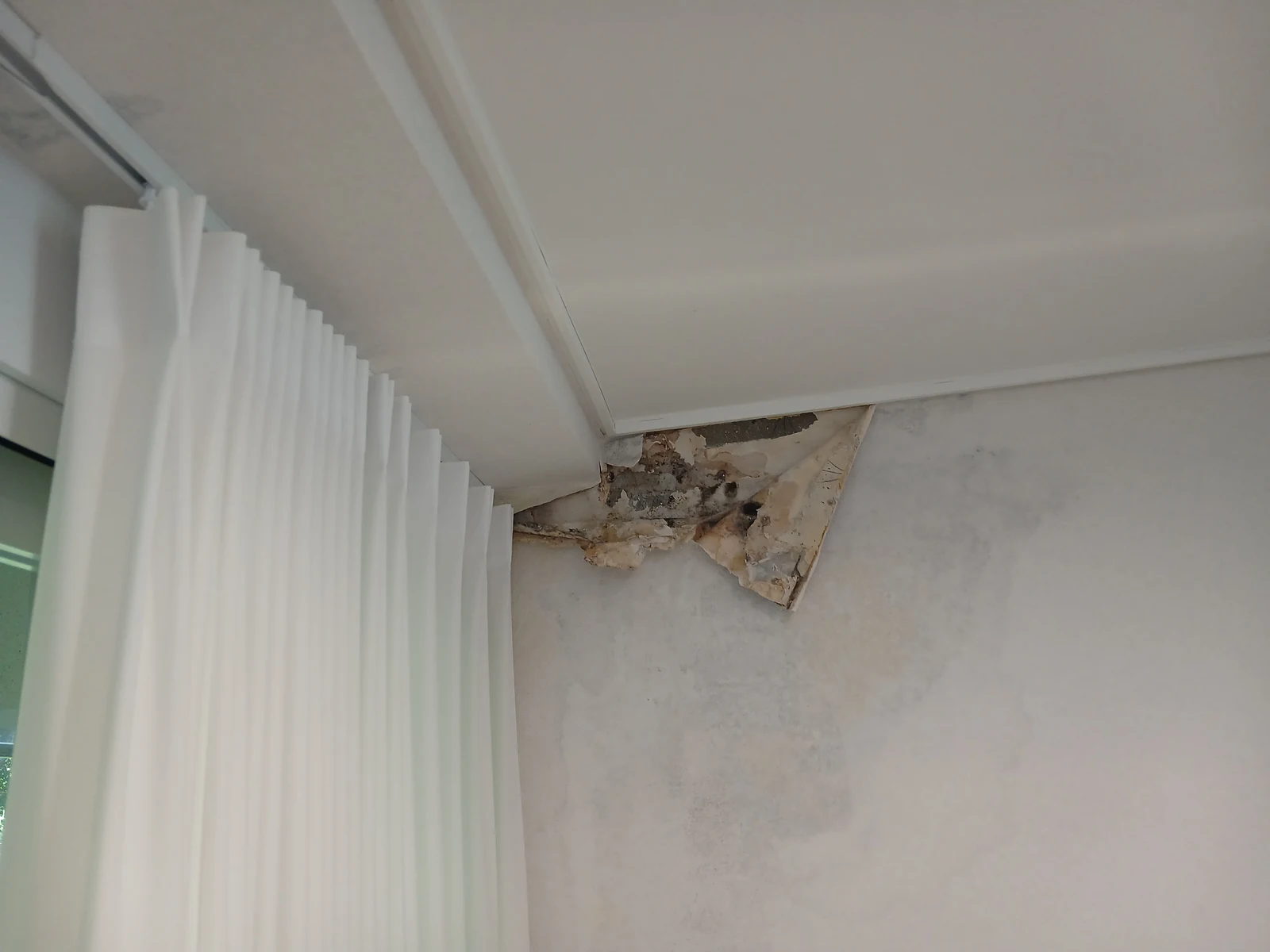

1. 아랫집 거실 천장에 나타난 물샘부터 확인했습니다

기존 고객의 거실 천장에 물이 나타났지만 보이는 지점의 바로 위를 곧바로 개방하지 않고 윗집 배관 계통부터 확인했습니다.

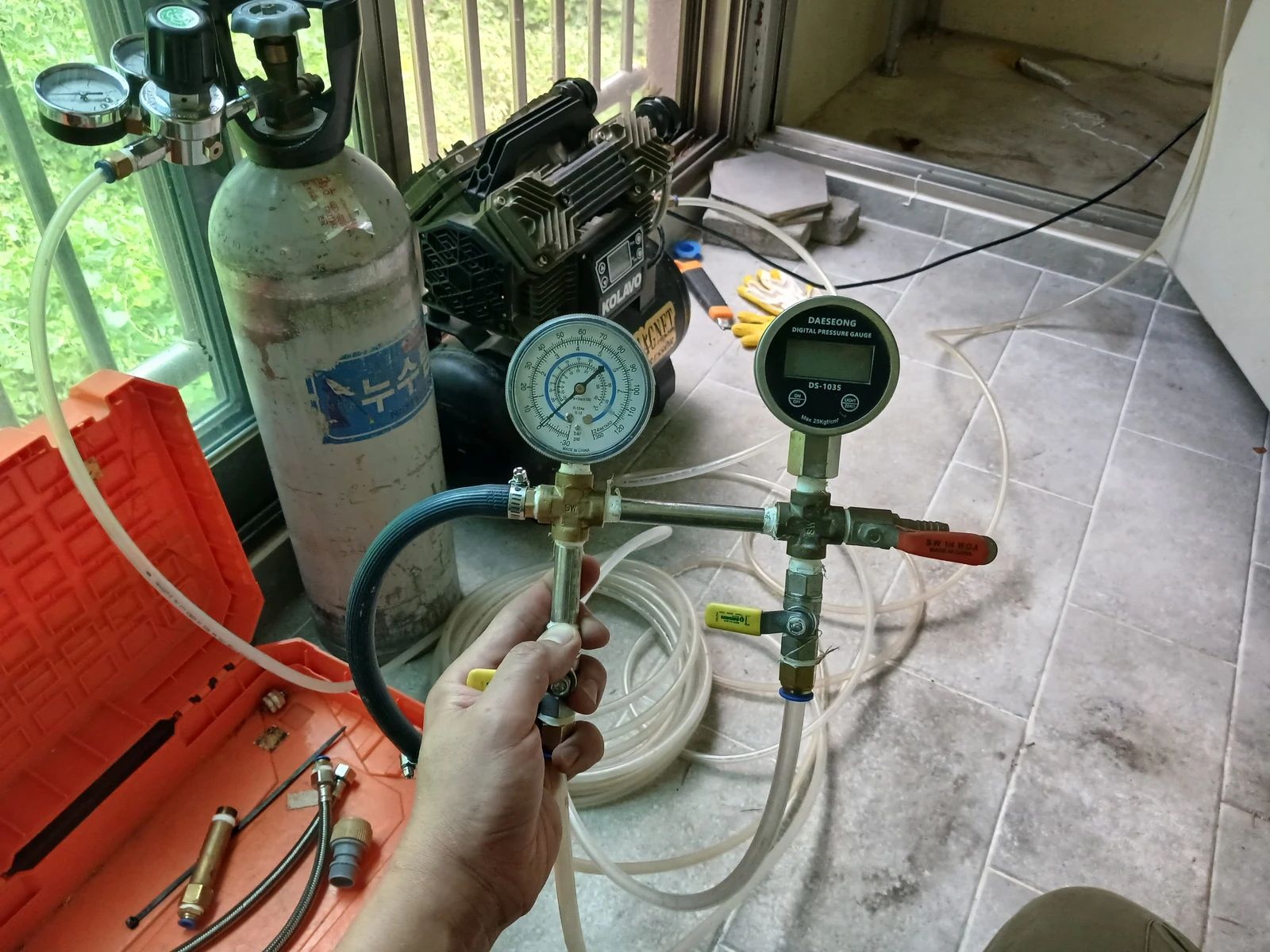

2. 압력검사로 냉수·온수와 난방계통을 구분했습니다

계량기 약식 확인 후 냉수와 온수에서 뚜렷한 이상이 없는 것을 확인하고 난방배관 압력검사에서 압력손실을 확인했습니다.

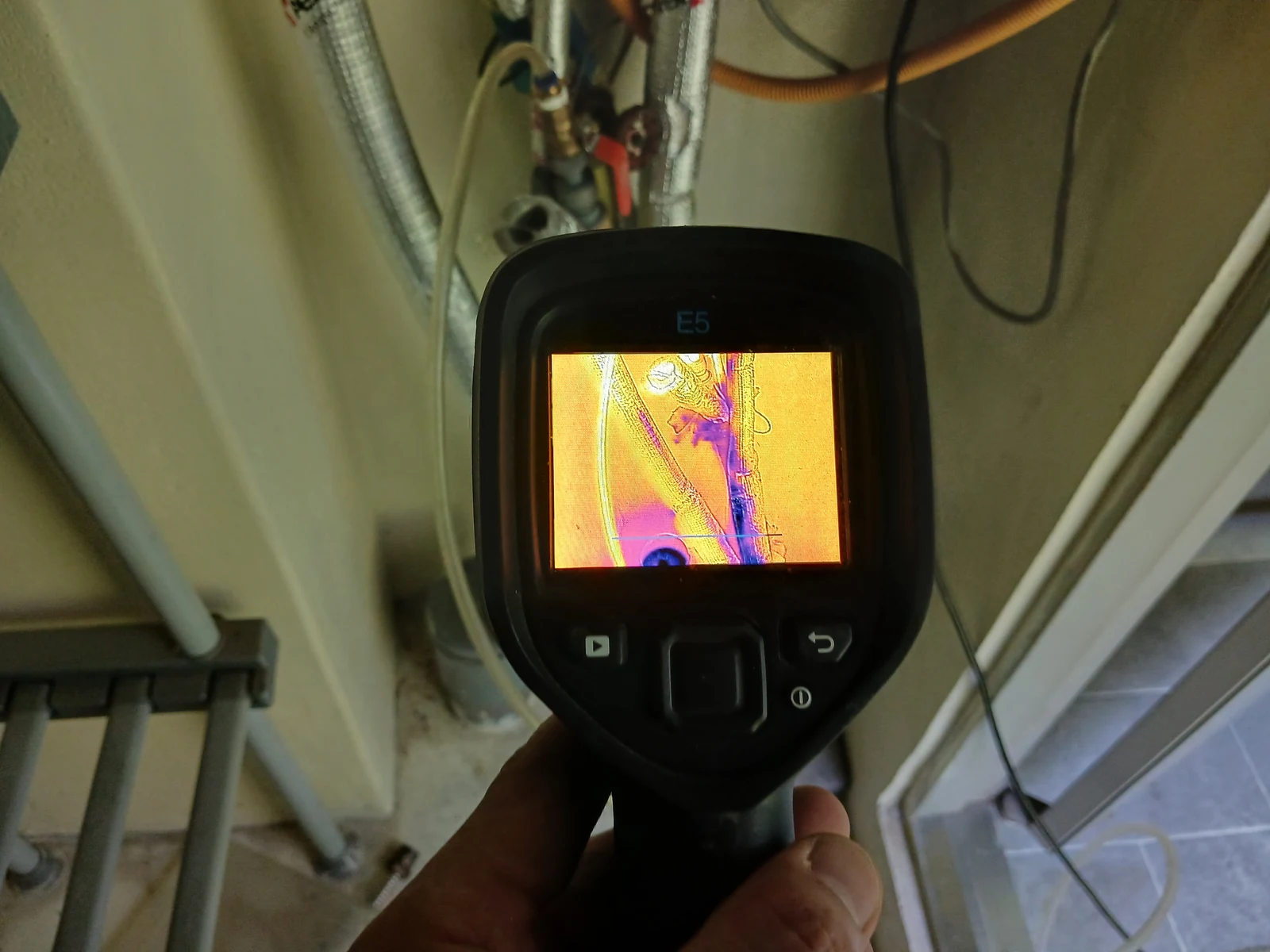

3. 열화상으로 난방배관 위치를 확인했습니다

열화상카메라로 배관이 지나가는 방향과 온도 분포를 살펴 다음 탐지 범위를 정하는 참고자료로 활용했습니다.

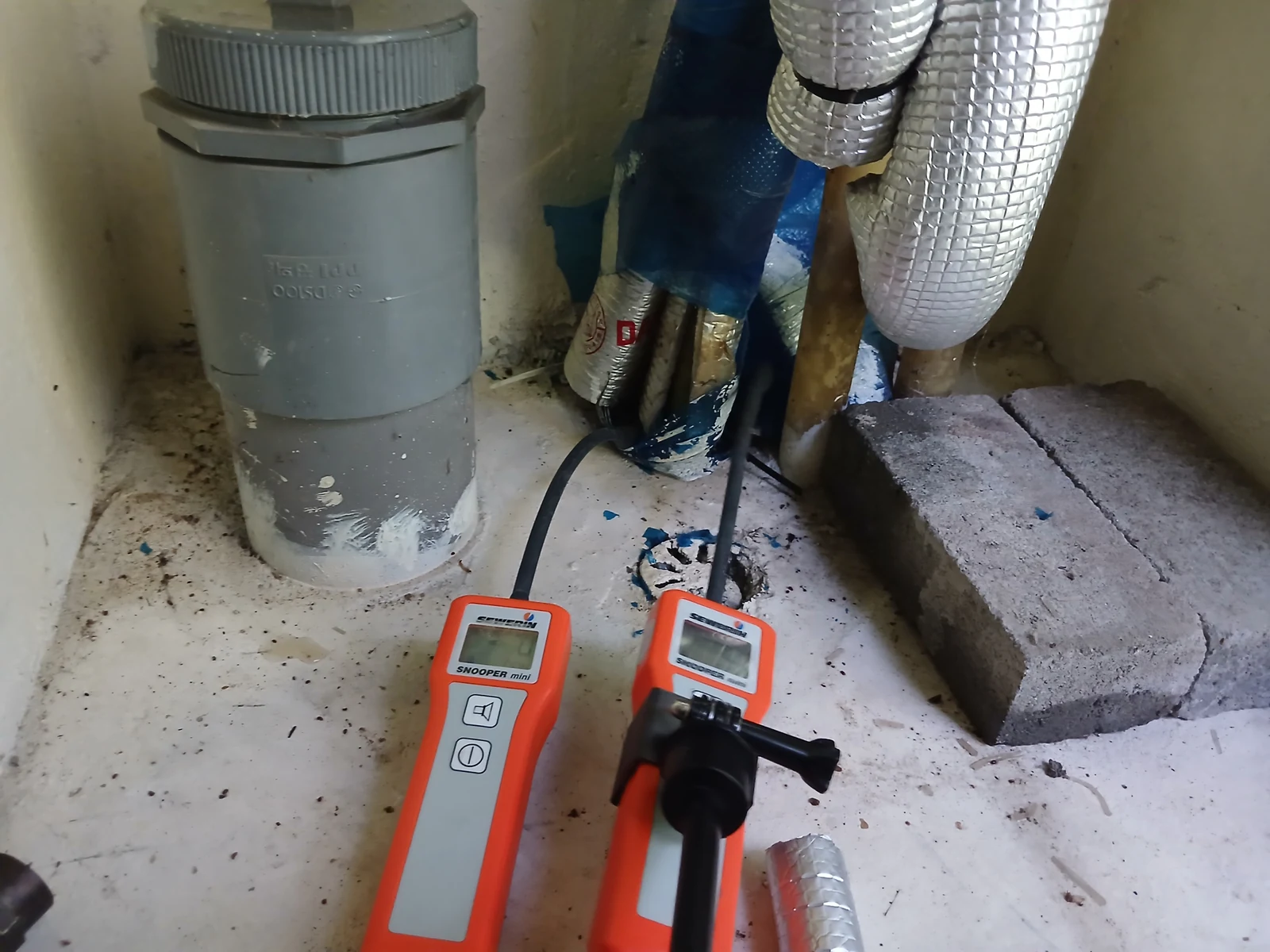

4. 수소혼합가스를 주입해 반응 범위를 비교했습니다

난방배관의 물을 빼고 탐지용 혼합가스를 주입한 뒤 집 안 여러 지점에서 가스 반응을 비교했습니다.

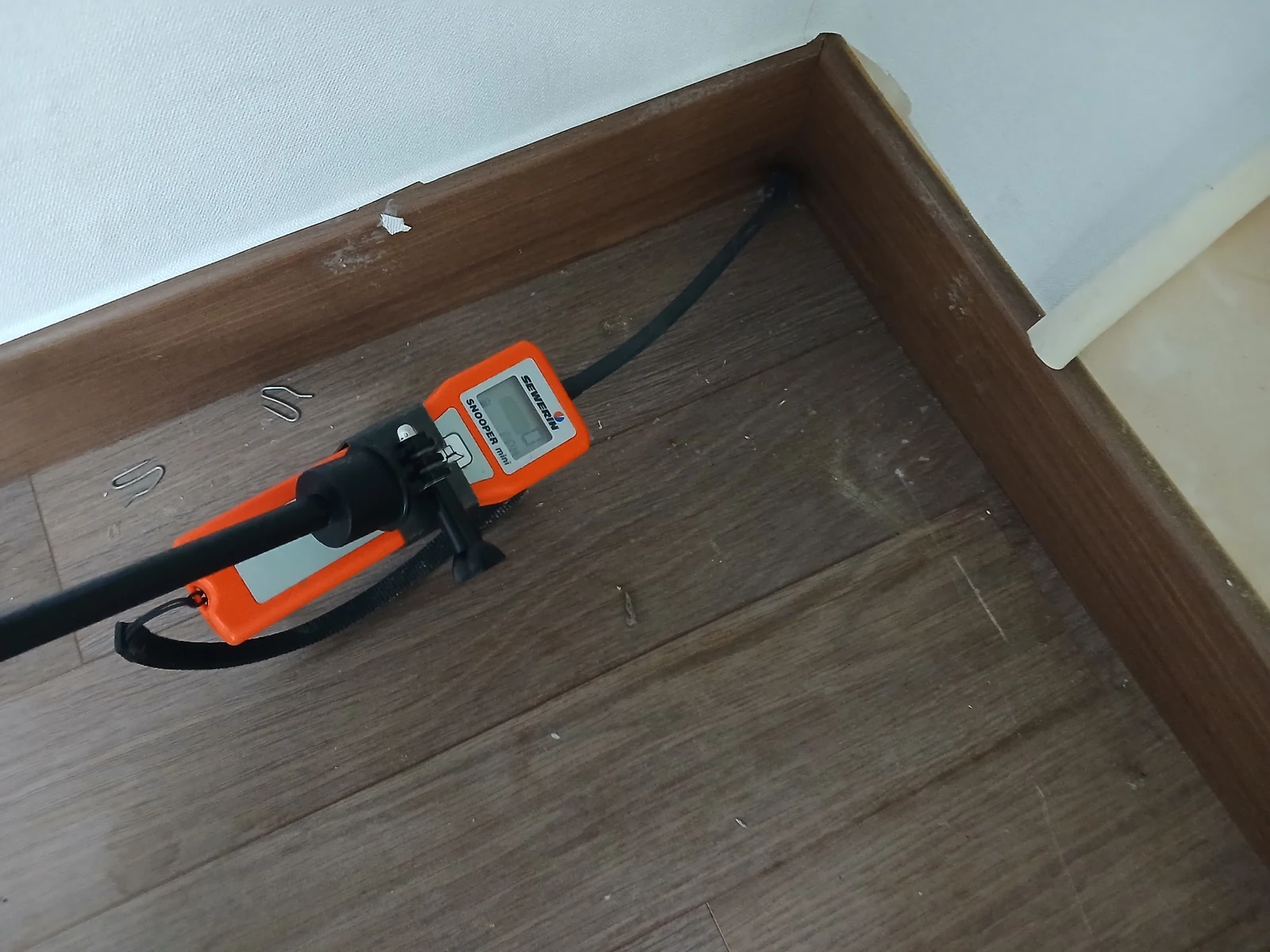

5. 방 내부에서 높은 가스 반응을 확인했습니다

아랫집에서는 거실 천장에 물이 보였지만 윗집 탐지에서는 방 내부에서 가스 반응이 가장 높게 나타나 실제 원인 범위가 달라졌습니다.

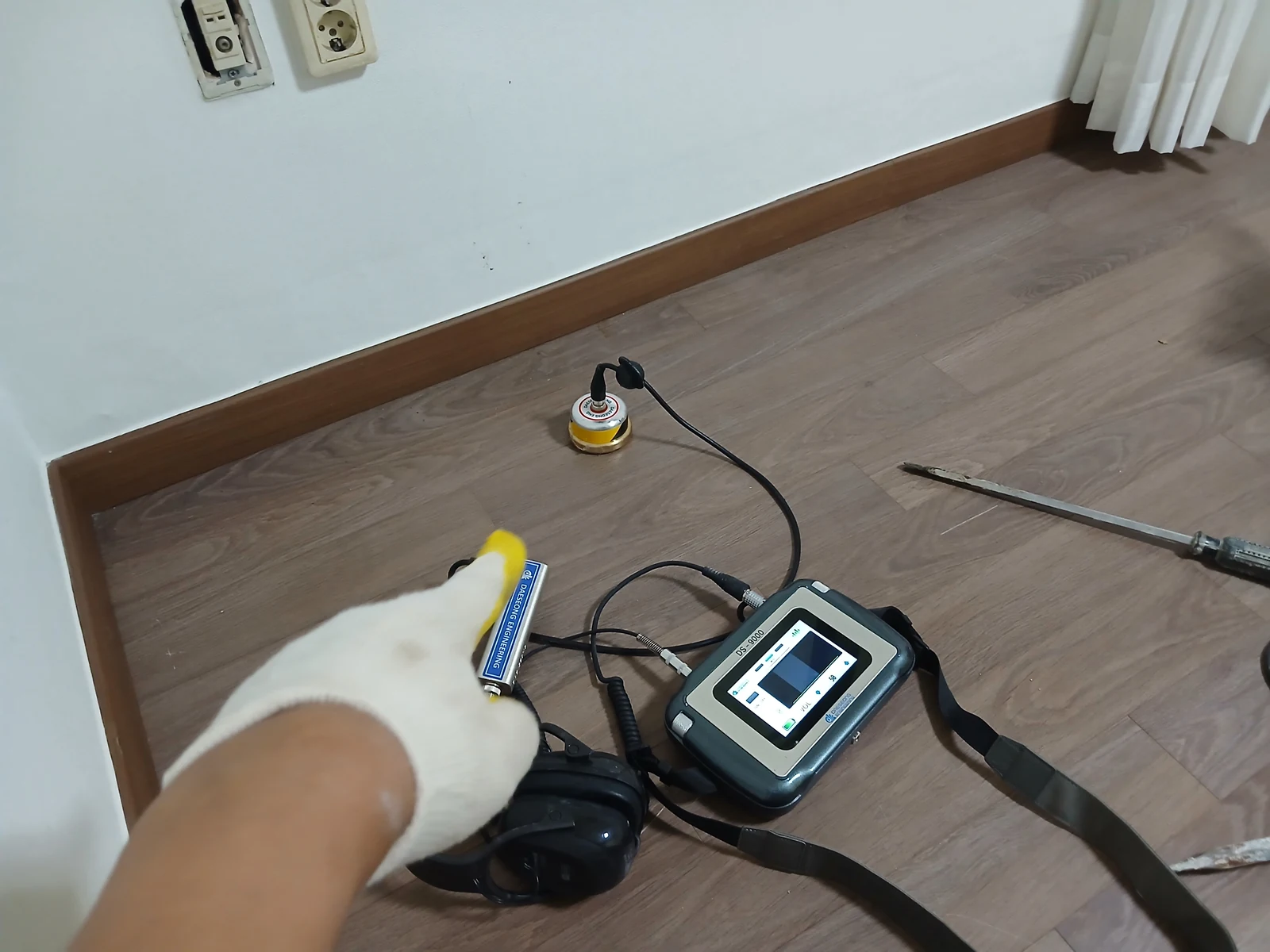

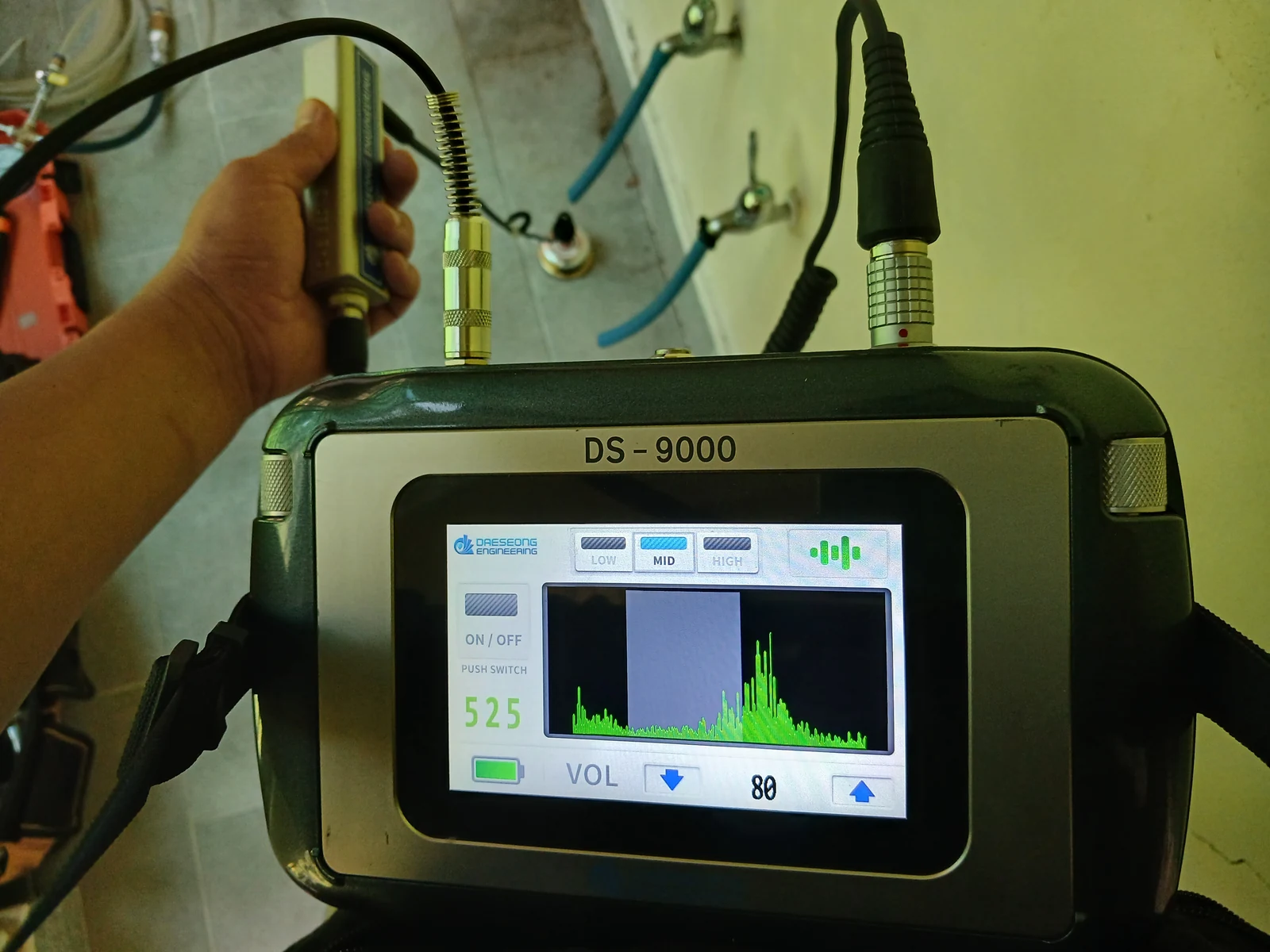

6. 보일러가 있는 벽면까지 청음 반응을 비교했습니다

디지털 청음탐지기로 방 맞은편 보일러 위치의 벽면과 주변 배관에서 전달되는 누수음을 비교했습니다.

7. 가스와 청음 결과가 겹친 안방 모퉁이를 특정했습니다

가스 반응이 높았던 범위 안에서 청음 결과를 다시 비교해 실제로 개방할 위치를 안방 모퉁이로 좁혔습니다.

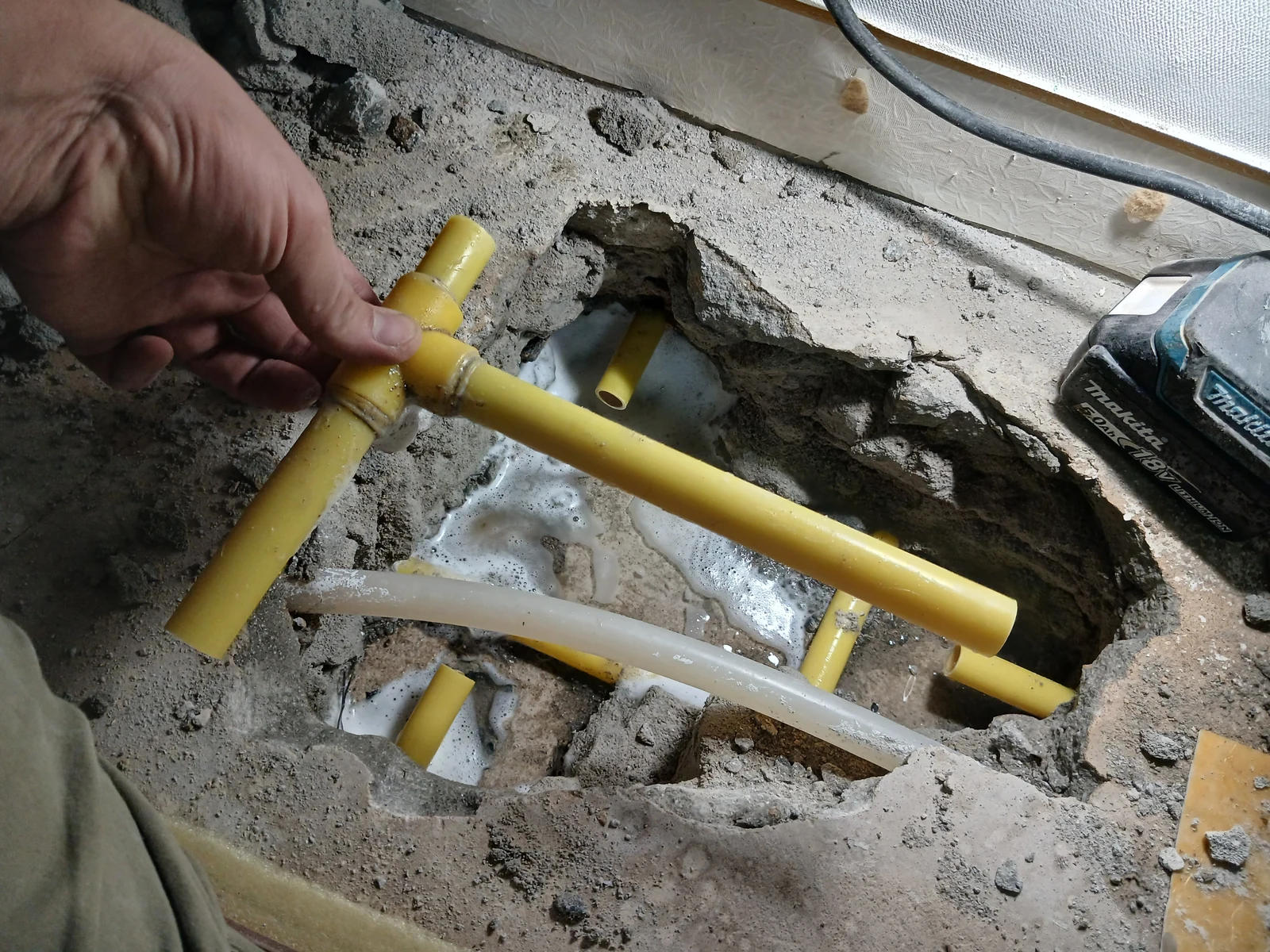

8. 필요한 부분만 열어 난방배관 누수를 확인했습니다

탐지 결과가 모인 부분만 개방해 매립 난방배관을 확인했고, 천장에 물이 보인 위치와 실제 누수 지점이 다르다는 것을 확인했습니다.

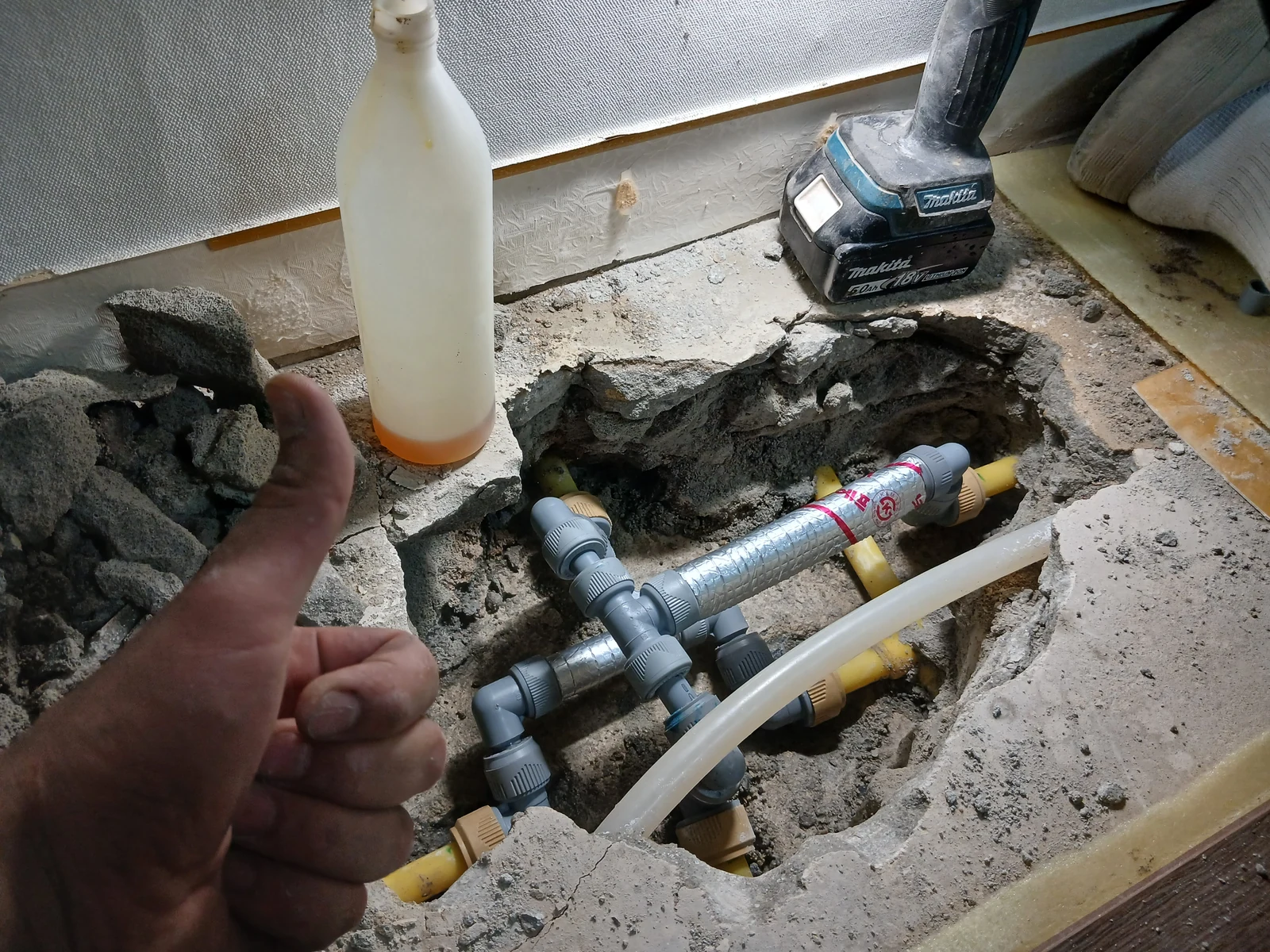

9. 누수 구간을 PB 에이콘 배관으로 부분 교체했습니다

문제가 확인된 난방배관 구간을 PB 에이콘 배관으로 부분 교체한 뒤 마감 전에 다시 압력검사를 진행했습니다.

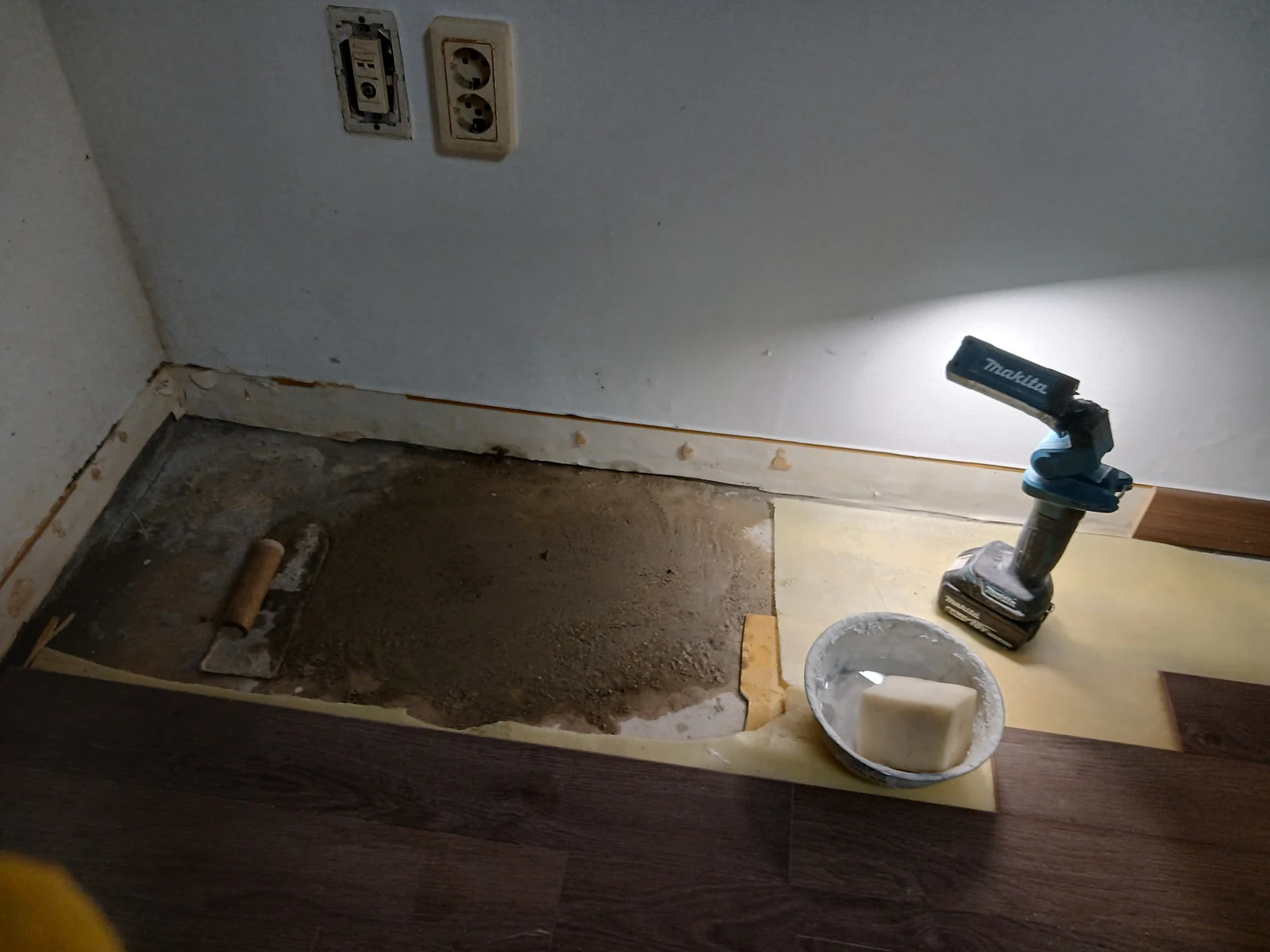

10. 2차 압력검사 확인 후 미장 마감했습니다

보수 후 압력 유지와 연결 상태를 확인한 다음 개방부를 몰탈로 마감하고 주변을 정리했습니다.

작업 후 확인: 문제가 확인된 난방배관을 보수한 뒤 2차 압력검사로 압력 유지와 연결 상태를 다시 확인하고 마감했습니다.
